IR3 일반형 불꽃감지기 DYM50-GE

화재발생시 발생되는 화원에서 적외선의 파장대역을 IR센서 3개를 이용하여 정확하고 신속하게 분석하여 비화재보을 최소화하여 신뢰성 높은 화재신호를 송출하는 불꽃감지기



Share

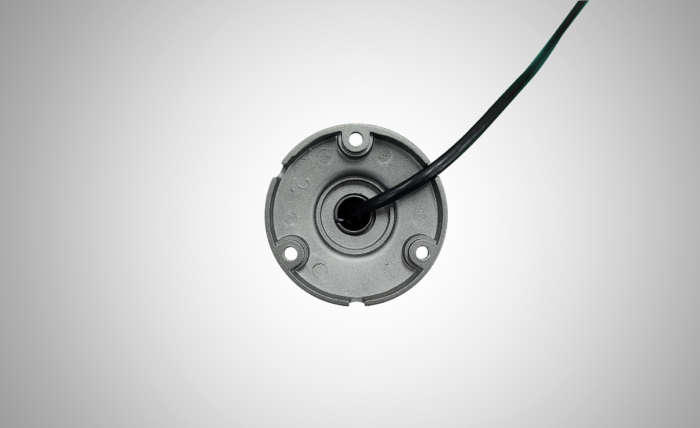

제품도면


제품특징


  • Dual MCU 설계로 보다 빠르고 정확한 화재대역 분석과 통신 및 전류 출력을 동시에 처리하여 정확하고 신속한 화재신호를 출력함
  • 다양한 화재분석기법 알고리즘을 적용시켜 비화재보에 의한 오작동을 최대한 배제시킴으로써 안전성 및 신뢰성을 향상시킴
  • 시야각을 90도에서 100도로 적용하여 감시반경을 확대함

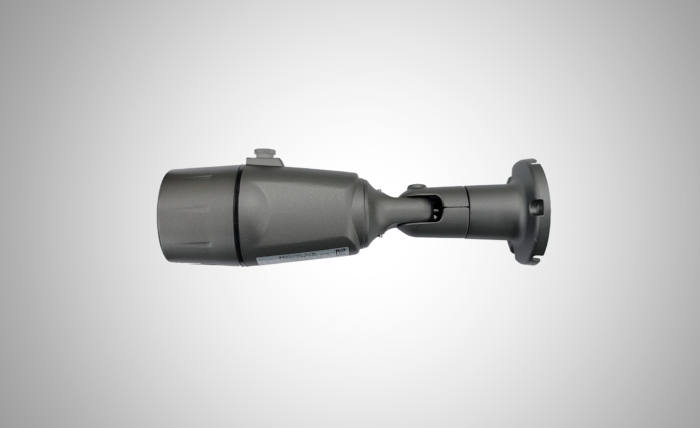

  • 브라켓 일체형으로써 설치각도를 8단계로 구분하여 누구나 원하는 각도로 쉽게 설치가 가능함
  • (특허 : 제 10-1993658호)
    * 다축 회동 구조를 갖는 불꽃감지기
  • FAULT 이상 유무를 확인할 수 있는 표시기능 확보

제품사양


형      식
재용형,옥내/옥외형,방수형,IR식
감지거리
50M
시 야 각
100도
용접이격
3M 이상
사용전원
DC 24V±20%
소모전류
대기시- 20mA / 동작시 – 25mA
사용온도
-20 ℃ ~ 80 ℃
크 기
67㎜ × 67㎜ × 129㎜
LED설명
녹색:대기/적색:화재/녹,적 교차:FAULT
화재출력
접점(COM,NO),0 ~ 5V
